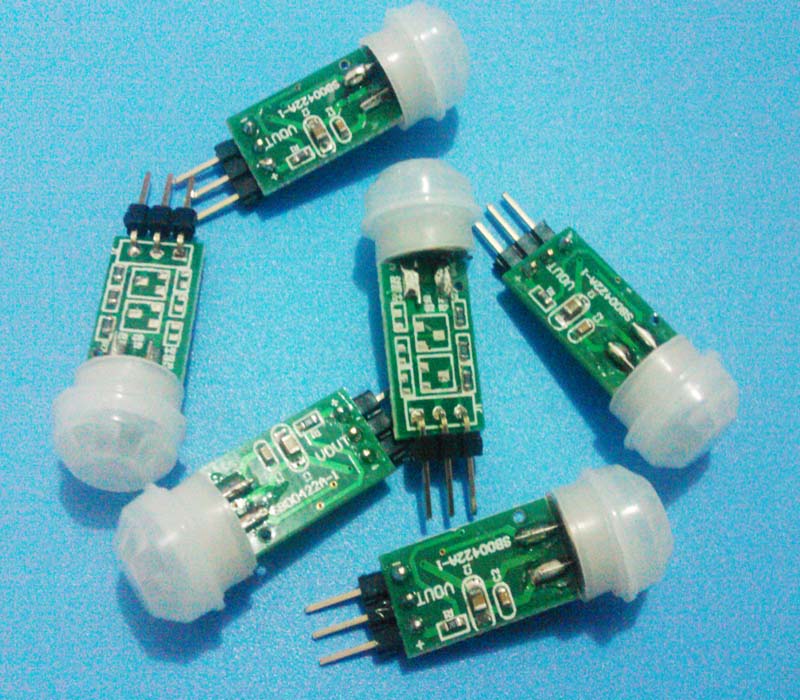

产品名称:红外感应模块
产品型号:SC0412
产品特点:
红外人体感应模块 体积小 器件集成质量更稳定

概述:基于红外线技术的自动控制产品,灵敏度高,可靠性强,超低电压工作模式,广泛应用于各类自动感应电器设备。

一、模块说明
       SC0412人体感应模块:是基于被动式人体红外线技术的数字智能自动控制产品,灵敏度高,

       可靠性强,广泛应用于各类自动感应电器设备。



二、外接示意图及典型应用




三、技术参数

1.工作电压:DC 3.3V-15V;

2.静态功耗:<1mA;

3.电平输出:高3V——低0V;

4.延时时间:不可调;(固定默认时间2-3S)

5.封锁时间:2秒;

6.触发方式:可重复;

7.感应范围:≤120度锥角,5米;(需根据具体的透镜)

8.工作温度:-20 - +60℃

9.PCB外形尺寸:18mm*10mm

10.模块透镜:普恩8240



四、功能特点

•数字输出:人进入其感应范围VOUT则输出3V的高电平,人离开感应范围,延时后,则输出0V低电平。

•可重复触发方式:即感应输出高电平后,在延时时间段内,如果有人体在其感应范围活动,其输出将一直保持高电平,直到人离开后延时,才变为低电平(即:感应模块检测到人体的每一次活动后会自动顺延一个延时时间段,并且以最后一次活动的时间为延时时间的起始点)。
•输出延时不可调;(固定默认时间2-3S)
