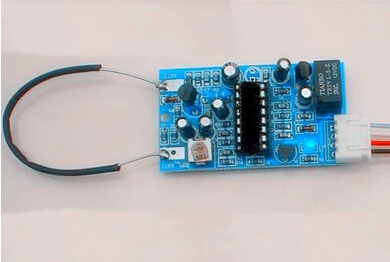

产品名称:雷达微波感应模块
产品型号:SS-150A
产品特点:
雷达微波感应模块 继电器输出 体积小 易安装 送引线

SS-150A     新型智能微波探测器

SS-150A 微波探测器(以下简称探测器),采用微波专用微处理器,不但检测灵敏度度高,探测范围宽,而且 工作非常可靠,误报率极低,能在-25~+50 度的温度范 围内稳定工作,最适和在中、高档防盗报警系统中作人体或者物体移动检测传感头使用。

一    工作原理

1.1 探测器,使用微型天线在以轴线方向产生一个椭圆形半径为 0~7 米(可 调)空间微波戒备区,对于较弱的干扰信号,如小体积的动物,远距离的树木晃动、 高频通讯信号、远处的闪电和家用电器开关时产生的干扰予以虑除,当探测器鉴别出人体或者物体移动时,控制电路被触发,输出 A 与 B 闭合,延时输出 3 到 5 秒左右。

1.2 探测器有1个绿色告警指示灯,检测到人体或者物体移动时,绿色发光二极管亮。印制板上设置有灵敏度调 节电位器 RP1,可以使监控距离在 0.5~7 米范围内可调,顺时针转动距离变近,逆时针转动距离变远。

1.3 探测器初次加电时,系统自检,延时 1 分钟左右,输出自检 3 次,绿 灯 闪 3 次,而后,当检测到人或者有物体移动时,将有 3 到 5 秒信号输出,如果人体或者物体一直在监测范围内活动,将持续输出报警。

1.4 探测器的接线图如图所示,输出为间距2.54mm的4pin插座,另外,为方便客户使用,附带一根150mm的4pin线。

接线端子说明如下:
1、- ―――电源负极(GND)。
2、+ ―――电源正极(+12V)。
3、A―――继电器输出端 1。
4、B―――继电器输出端 2.

1.6 探测器工作非常可靠,一般没有误报,是以往红外线、超声波、热释电元件组成的报警电路以及常规微波电路所无法比拟的,是目前用于安全防范和自动监控的最佳产品,   所以非常适合在仓库、商场、博物馆或者金融部门使用,  具有安装隐蔽、监控范围大、系统成本低的优点。


二   使用注意事项


2.1 探测器产生的微波信号在传输、接收以及放大处理过程中可能引起微量噪波,提高灵敏度将引起噪波误触发,该探测器最远可以探测 14 米远处的人体或者物体移动, 只是太灵敏,   容易引起误报,  一般 建议用户在 7 米以内使用,  正常调接灵敏度电位器在 5 米处移动 3~4 步被触发最佳。

2.2 探测器尽量安装在室内靠墙角上方,轴向对 准门窗部位安装,室外应注意抗风防水并降低灵敏度使用。

2.3 探测器应采用 12V  100mA 直流电源供电,并保证任何时候供电电压不低于 10.5V,以使电路稳定工 作,如果高响度报警器和探测器公用电源时,电源容量不应小于 500mA,而且尽量使探测器与高响度报警器分 开,以免互相干扰。

2.4 探测器的输出端属于继电器端子输出,因此用 万用表的电阻档,可以直接测量是否有输出,当有输出时,继电器端子的两个触点闭合, A 、B  之  间  电阻为零, 同时绿色告警灯亮,没有告警输出时, A 与 B 开路,电阻为无穷大,绿色告警灯灭。
三    主要技术参数:

3.1 电源电压:+12V。

3.2 监测范围:7米内有效,最远可以达到 14  米,用户可以根据现场实际使用环境调节,只要能达到您的监测范围, 尽量降低灵敏度,减少误报。
3.3  输出形式:继电器触点输出,触点电流最大1A。

3.4  外形尺寸:长50 x 宽30 x 高20mm
