产品名称：超声波模块

产品型号：

产品特点：

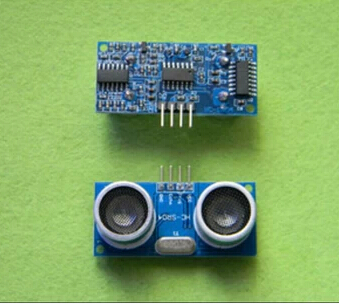

超声波模块 SS-SR04 低价位现货出售送资料

本模块性能稳定，测度距离精确。能和国外的SRF05,SRF02等超声波测距模块相媲美。

模块高精度，盲区（2cm）超近,稳定的测距是此产品成功走向市场的有力根据！

一、模块主要技术参数

1.使用电压：DC5V
2.静态电流：小于2mA
3.电平输出：高5V
4.电平输出：低0V
5.感应角度：不大于15度
6.探测距离：2cm-450cm
7.高精度：可达3mm

二、模块接线方式
1 VCC 接5V电源
2 trig（控制端）接单片机IO口
3 echo（接收端）接单片机IO口
4 GND地线接地

三、超声波测距原理

超声波是一种频率比较高的声音,指向性强.超声波测距的原理是利用超声波在空气中的传播速度为已知，测量声波在发射后遇到障碍物反射回来的时间，根据发射和接收的时间差计算出发射点到障碍物的实际距离。由此可见，超声波测距原理与雷达原理是一样的。
测距的公式表示为：L=C×T
式中L为测量的距离长度；C为超声波在空气中的传播速度；T为测量距离传播的时间差(T为发射到接收时间数值的一半)。
已知超声波速度C=344m/s (20℃室温)
超声波传播速度误差
超声波的传播速度受空气的密度所影响，空气的密度越高则超声波的传播速度就越快，而空气的密度又与温度有着密切的关系,近似公式为：C=C0+0.607×T℃
式中：C0为零度时的声波速度332m/s；
T为实际温度(℃)。
对于超声波测距精度要求达到1mm时，就必须把超声波传播的环境温度考虑进去。

四、模块工作原理
(1)采用IO触发测距，给至少10us的高电平信号;
(2)模块自动发送8个40khz的方波，自动检测是否有信号返回；
(3)有信号返回，通过IO输出一高电平，高电平持续的时间就是超声波从发射到返回的时间．测试距离=(高电平时间*声速(340M/S))/2;

五、模块使用方法
一个控制口发一个10US以上的高电平,就可以在接收口等待高电平输出.一有
输出就可以开定时器计时,当此口变为低电平时就可以读定时器的值,此时就为此次测距的时间,方可算出距离.如此不断的周期测,就可以达到你移动测量的值了.
